使用分别输送水、气、浆三种介质的三重灌浆管。在以高压装置产生的20MPa左右的高压水喷射流的周围，环绕一股0.7MPa左右的圆筒状气流，进行高压水喷射流和气流同轴喷射冲切土体，形成较大的空隙，再另由泥浆泵注入压力为2～5MPa的浆液填充，喷嘴坐旋转和提升运动，在土提中形成较大的柱状固结体，直径可达80～100cm。

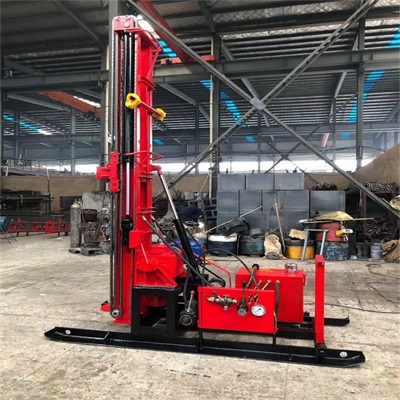

一、钻机主要用途
本机型可用于各类软地基加固、高层建筑地下室的防渗处理、大江大河堤坝的整治、铁路公路桥墩的加固等。通过不同模块的组合，可以适合定喷、摆喷、旋喷等施工工艺；单重、双重、三重旋喷等各种施工要求。该钻机可进行普通回转钻进、空气潜孔锤钻进、高压旋喷自钻自喷等施工。具体应用于基坑及边坡锚杆（索）支护，抗浮锚杆、旋喷锚索及各种钻孔工程。
二、 特点：
1.配备有回转支架，需要时孔位可转至履带侧边工作，提高了工作效率。钻塔垂直度、动力头回转速度及提升速度显示装置,钻机对孔、定位准确、快捷。
2.采用全液压动力头传动，劳动强度低。
3.配备大牵引力履带底盘，爬坡能力强，设备移位方便、快捷。
4.钻机可以打垂直、水平，斜孔等多角度施工，可满足各种地层和不同的旋喷工艺的需求。
5.动力头行程长，可接3米钻杆，减少辅助时间。
6.转速可达260转每分钟，提高工作效率。
三 、主要技术参数：
1.扭矩：4000 N.m
2.动力头转速：0～260r/min
3.动力头行程：3500 mm
4.动力头额定提升力：30 kN
5.动力头允许加压力：35 kN
6 .钻孔：60 m
7 .钻杆直径：Φ50 mm；Φ60 mm；Φ73 mm
8. 钻孔倾角: 前后0～100°
9.电机功率：30 Kw+18.5Kw+1.5Kw
10.外形尺寸 [施工尺寸]：3500×2050×5600mm（长宽高）
[运输尺寸]：5600×2050×2000mm（长宽高）
11.整机重量：4500 kg
12.横向移动：1500mm
13.系统压力：20 MPa
14.爬坡度：25°
15.行走速度：2km/h
